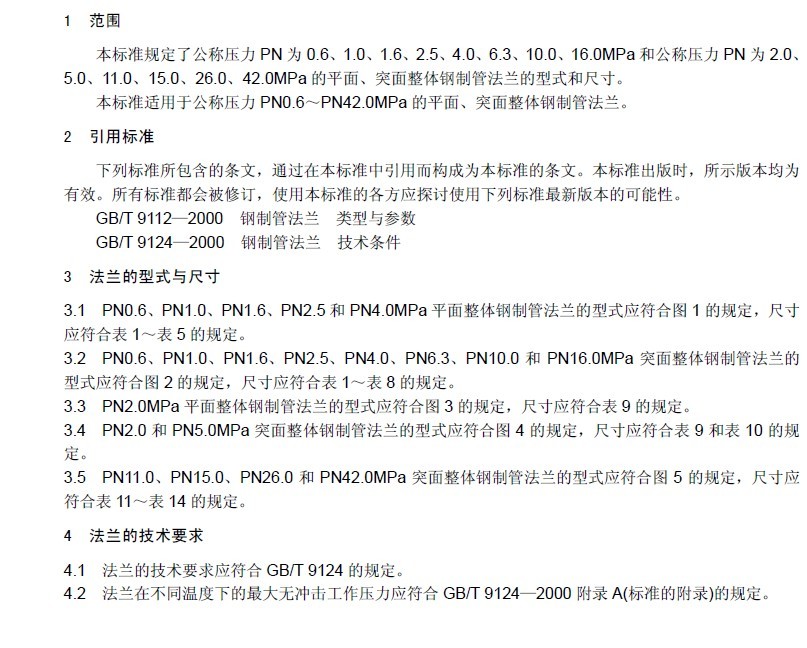

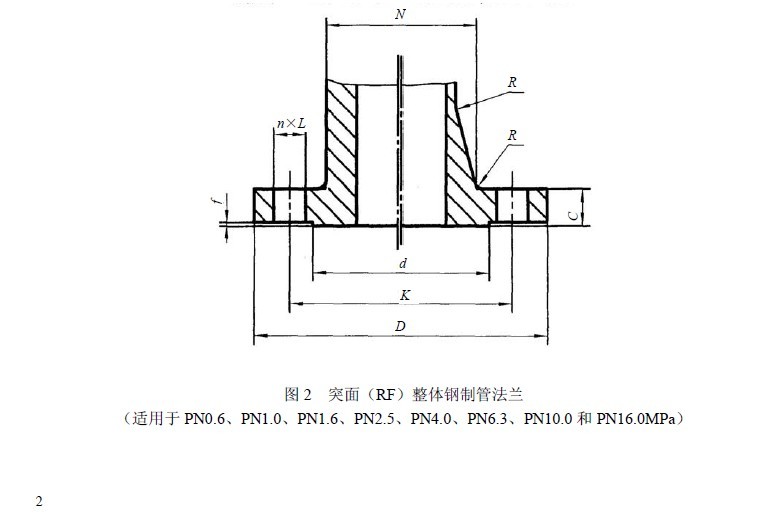

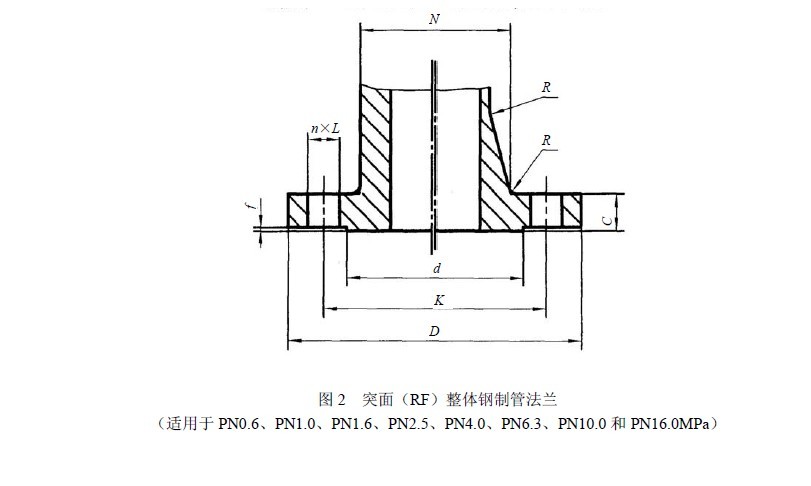

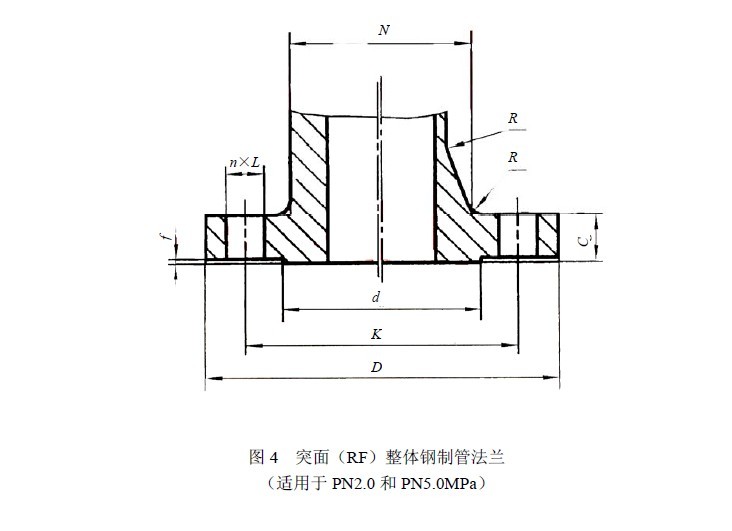

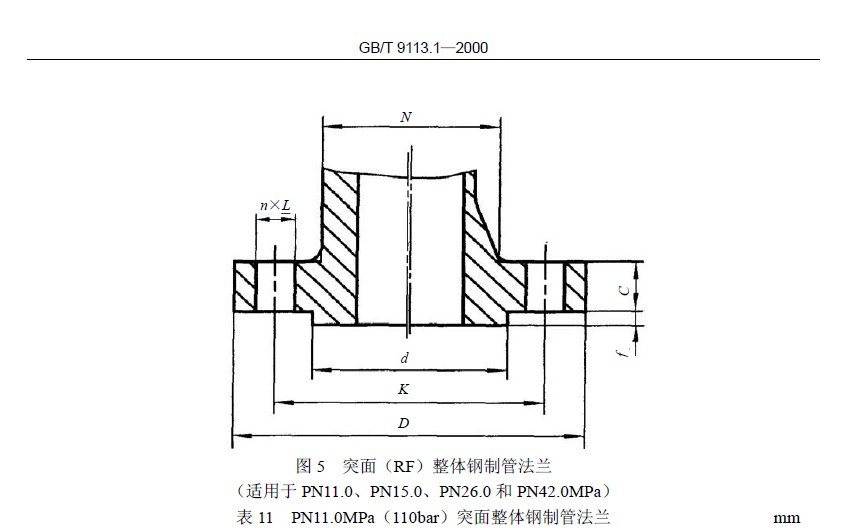

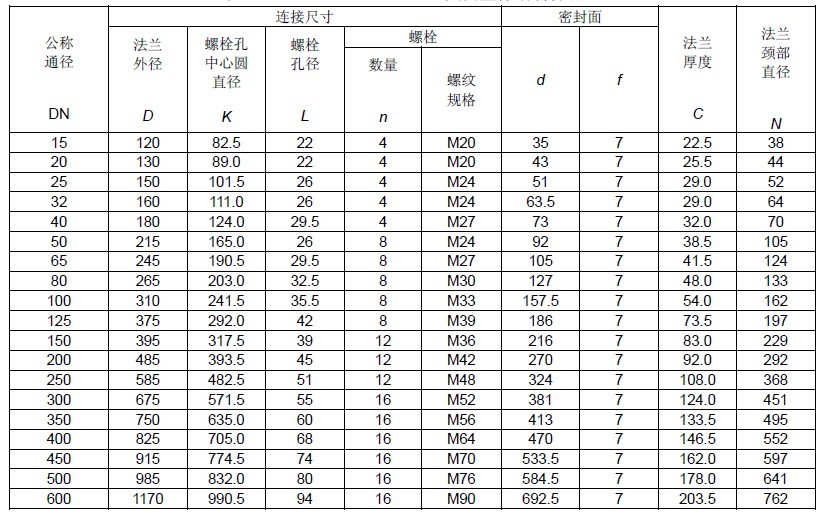

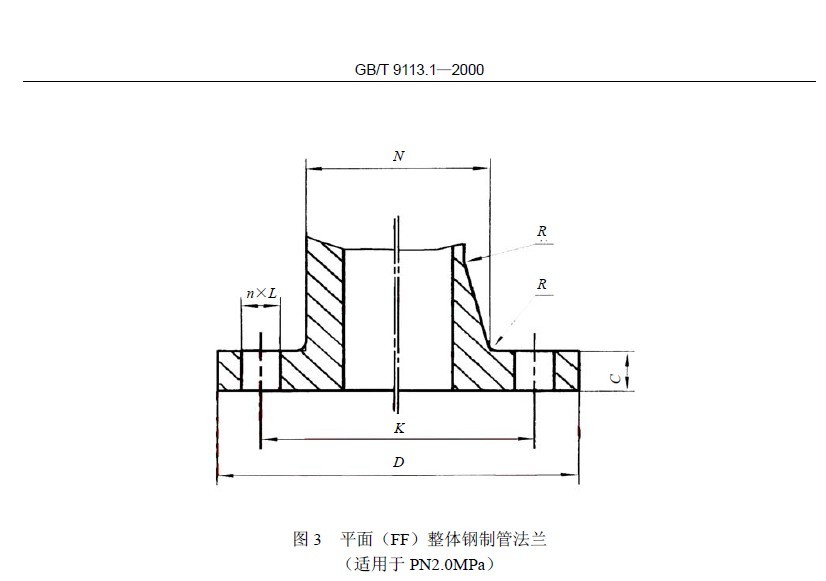

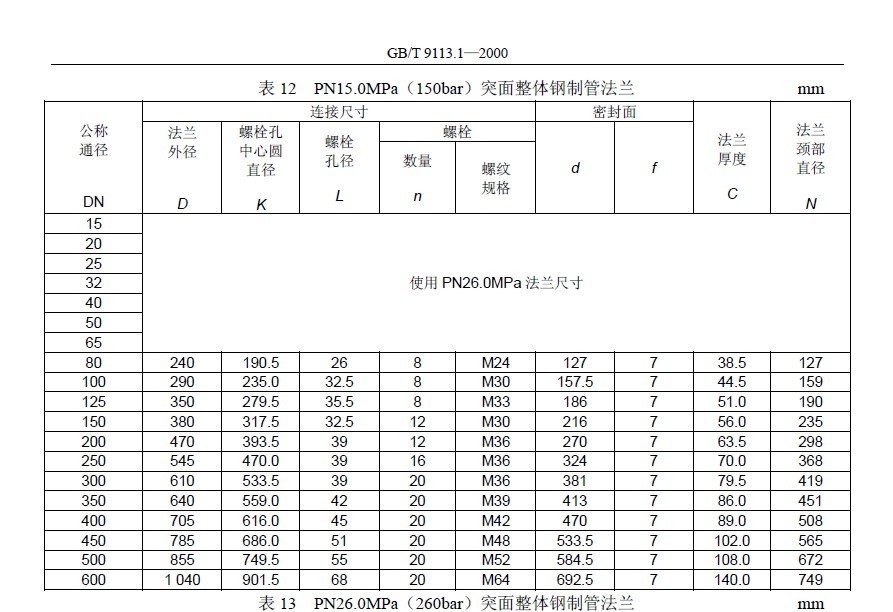

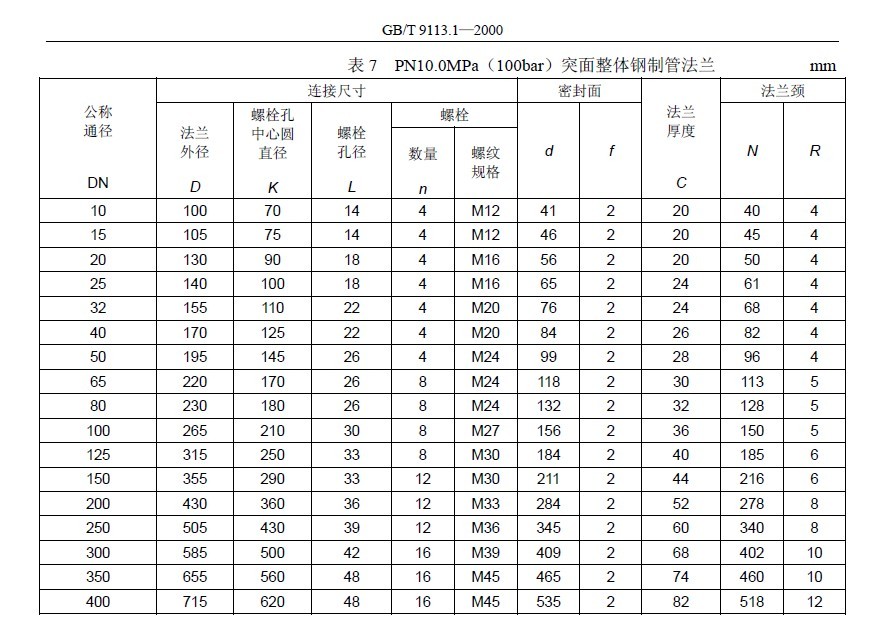

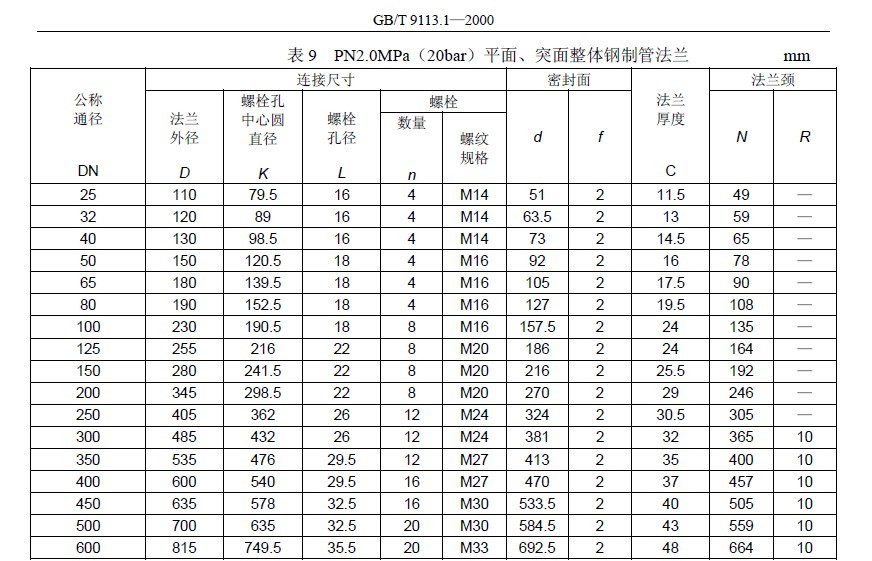

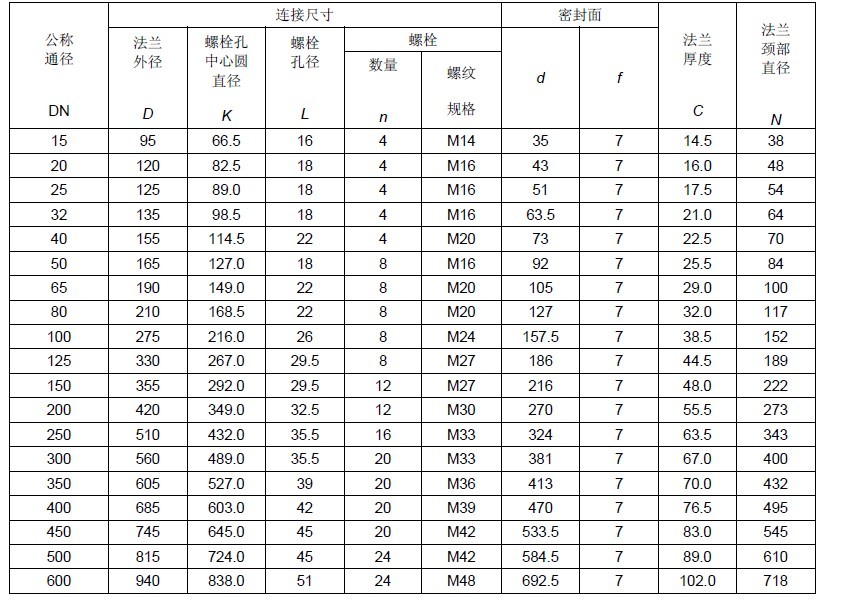

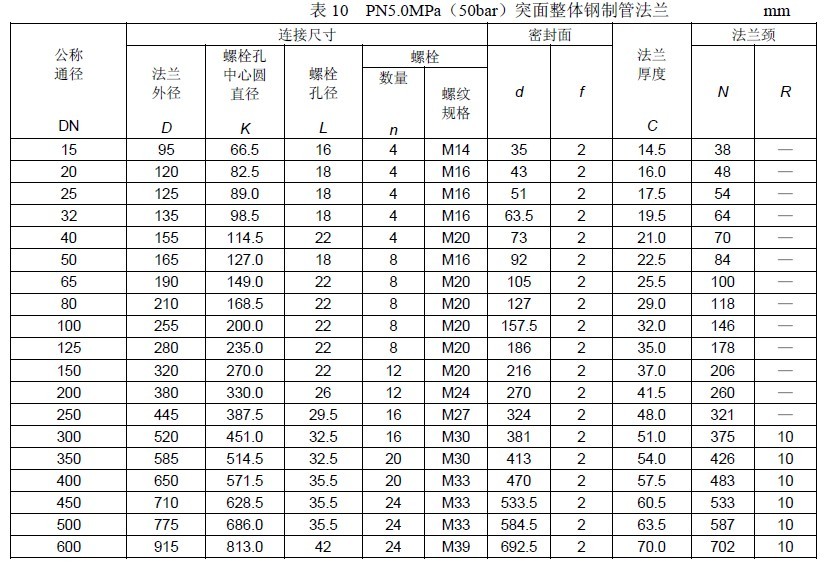

公称 通径 DN	连接尺寸					密封面		法法 厚度  C	法兰颈
	法兰 外径 D	螺栓孔  中心圆      K	螺栓孔径 L	螺栓		D	F		N	R
				数量N	螺纹规格
10	75	50	11	4	M10	33	2	12	20	3
15	80	55	11	4	M10	38	2	12	26	3
20	90	65	11	4	M10	48	2	14	34	4
25	100	75	11	4	M10	58	2	14	44	4
32	120	90	14	4	M12	69	2	16	54	5
40	130	100	14	4	M12	78	2	16	64	5
50	140	110	14	4	M12	88	2	16	74	5
65	160	130	14	4	M12	108	2	16	94	6
80	190	150	18	4	M16	124	2	18	110	6
100	210	170	18	4	M16	144	2	18	130	6
125	240	200	18	8	M16	174	2	18	160	6
150	265	225	18	8	M16	199	2	20	182	8
200	320	280	18	8	M16	254	2	22	238	8
250	375	335	18	12	M16	309	2	24	284	10
300	440	395	22	12	M20	363	2	24	342	10
350	490	445	22	12	M20	413	2	24	392	10
400	540	495	22	16	M20	463	2	24	442	10
450	595	550	22	16	M20	518	2	24	494	12
500	645	600	22	20	M20	568	2	26	544	12
600	755	705	26	20	M24	667	2	30	642	12
700	860	810	26	24	M24	772	5	26	746	12
800	975	920	30	24	M27	878	5	26	850	12
900	1075	1020	30	24	M27	987	5	26	950	12
1000	1175	1120	30	28	M27	1078	5	26	1050	12
1200	1405	1340	33	32	M30	1295	5	28	1264	12
1400	1630	1560	36	36	M33	1510	5	32	1480	12
1600	1830	1760	36	40	M33	1710	5	34	1680	12
1800	2045	1970	39	44	M36	1918	5	36	1878	15
2000	2265	2180	42	48	M39	2125	5	38	2082	15

公称 通径 DN	连接尺寸					密封面		法兰厚度                    C	法兰颈
	法兰 外径 D	螺栓孔  中心圆      K	螺栓孔径 L	螺栓		D	F		N	R
				数量N	螺纹规格

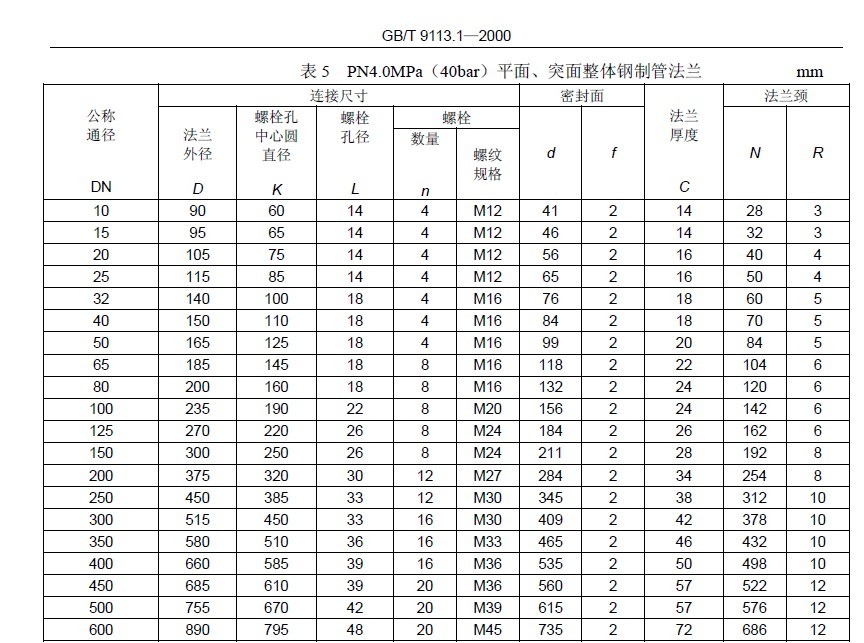

10	使用PN4.0MPa 法兰尺寸
15
20
25
32
40
50
65	使用PN1.6MPa 法兰尺寸
80
100
125
150
200	340	295	22	8	M20	266	2	24	246	8
250	395	350	22	12	M20	319	2	26	298	10
300	445	400	22	12	M20	370	2	26	348	10
350	505	460	22	16	M20	429	2	26	408	10
400	565	515	26	16	M24	480	2	26	456	10
450	615	565	26	20	M24	530	2	28	502	12
500	670	620	26	20	M24	582	2	28	559	12
600	780	725	30	20	M27	682	2	34	658	12
700	895	840	30	24	M27	794	5	34	772	12
800	1015	950	33	24	M30	1001	5	38	1080	12
900	1115	1050	33	28	M30	1001	5	38	976	12
1000	1230	1160	36	28	M33	1112	5	38	1080	12
1200	1455	1380	39	32	M36	1328	5	44	1292	12
1400	1675	1590	42	36	M39	1530	5	48	1496	12
1600	1915	1820	48	40	M45	1750	5	52	1712	12
1800	2115	2020	48	44	M45	1950	5	56	1910	15
2000	2325	2230	48	48	M45	2150	5	60	2120	15

公称 通径 DN	连接尺寸					密封面		法兰厚度                    C	法兰颈
	法兰 外径 D	螺栓孔  中心圆      K	螺栓孔径 L	螺栓		D	F		N	R
				数量N	螺纹规格
10	使用PN4.0MPa 法兰尺寸
15
20
25
32
40
50
65	185	145	18	4	M16	118	2	20	104	6
80	200	160	18	8	M16	132	2	20	120	6
100	220	180	18	8	M16	156	2	22	140	6
125	250	210	18	8	M16	184	2	22	170	6
150	285	240	22	8	M20	211	2	24	190	8
200	340	295	22	12	M20	266	2	24	246	8
250	405	355	26	12	M24	319	2	26	296	10
300	460	410	26	12	M24	370	2	28	350	10
350	520	470	26	16	M24	429	2	30	410	10
400	580	525	30	16	M27	480	2	32	458	10
450	640	585	30	20	M27	548	2	40	516	12
500	715	650	33	20	M30	609	2	44	576	12
600	840	770	36	20	M33	720	2	54	690	12
700	910	840	36	24	M33	794	5	40	760	12
800	1025	950	39	24	M36	901	5	42	862	12
900	1125	1050	39	28	M36	1001	5	44	962	12
1000	1255	1170	42	28	M39	1112	5	46	1076	12
1200	1485	1390	48	32	M45	1328	5	52	1282	12
1400	1685	1590	48	36	M45	1530	5	58	1482	12
1600	1930	1820	55	40	M52	1750	5	64	1696	12
1800	2130	2020	55	44	M52	1950	5	68	1896	15
2000	2345	2230	60	48	M56	2150	5	70	2100	15

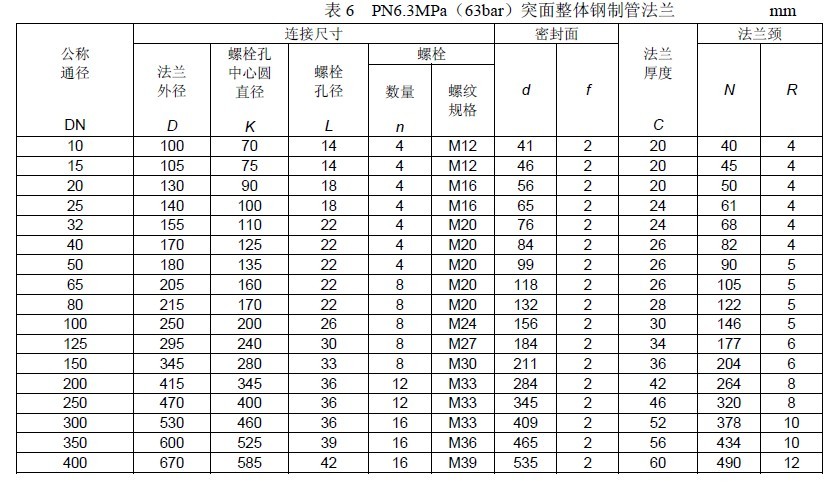

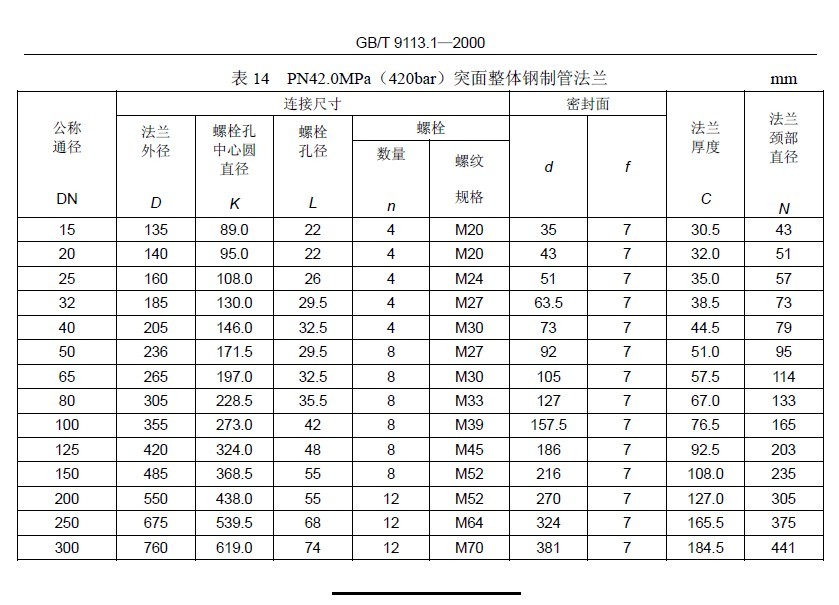

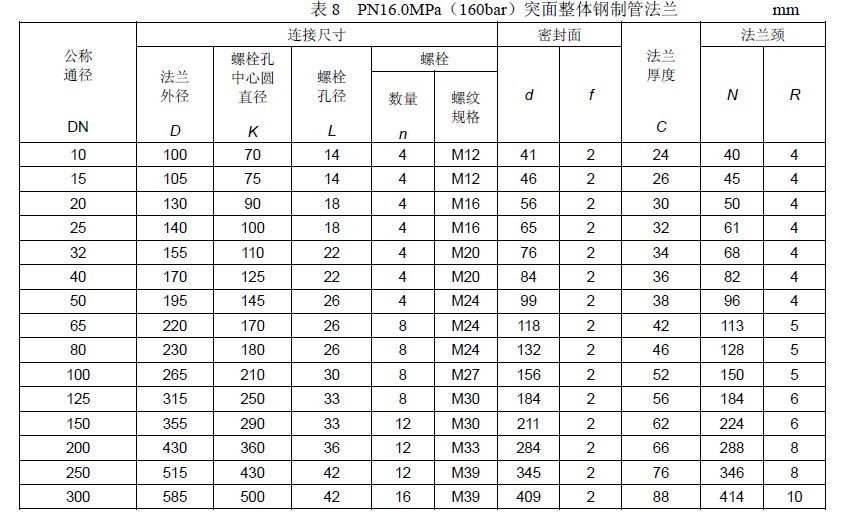

公称 通径 DN	连接尺寸					密封面		法兰厚度                    C	法兰颈
	法兰 外径 D	螺栓孔  中心圆      K	螺栓孔径 L	螺栓		D	F		N	R
				数量N	螺纹规格
10	使用PN4.0MPa 法兰尺寸
15
20
25
32
40
50
65
80
100
125
150
200	360	310	26	12	M24	274	2	30	252	8
250	425	370	30	12	M27	330	2	32	304	10
300	485	430	30	16	M27	389	2	34	364	10
350	555	490	33	16	M30	448	2	38	418	10
400	620	550	36	16	M33	503	2	40	472	10
450	670	600	36	20	M33	548	2	46	520	12
500	730	660	36	20	M33	609	2	48	580	12
600	845	770	39	20	M36	720	2	58	684	12
700	960	875	42	24	M39	820	5	50	780	12
800	1085	990	48	24	M45	928	5	54	882	12
900	1185	1090	48	28	M45	1028	5	58	982	12
1000	1320	1210	55	28	M52	1140	5	62	1086	12
1200	1530	1420	55	32	M52	1350	5	70	1296	12
1400	1755	1640	60	36	M56	1560	5	76	1508	12
1600	1975	1860	60	40	M56	1780	5	84	1726	12
1800	2195	2070	68	44	M64	1985	5	90	1920	15
2000	2425	2300	68	48	M64	2210	5	96	2150	15
